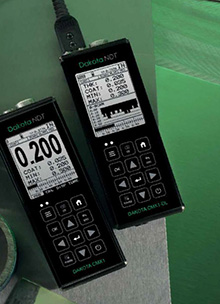

A/B掃描超聲波測厚儀MVX

美國DAKOTA ULTRASONICS公司帶A/B掃描功能的超聲波測厚儀MVX，混凝土超聲波測厚儀，能夠滿足先進的厚度應用。符合NIST和MILSTD-45662A標準。

儀器特點

• 采用FPGA技術的100Hz數字信號處理器平臺設計
• 1/8英寸VGA灰色顯示，240x160象素屏幕，金屬超聲波測厚儀，25Hz刷新頻率
• 手動或自動增益控制，根據測量模式選擇(50dB增益范圍)
• 內置于探頭類型中的線性時間相關增益(TDG)
• A-掃描(射頻、整流)、B-掃描和大數字顯示方式
• 兩個獨立的門
• 脈沖-回波(P-E)測量模式和回波-回波(E-E)測量模式
• 雙晶探頭
• 內置4GB SD卡
• 通過USB Type-C連接到計算機

技術參數

測量

• 脈沖-回波(P-E)模式測量范圍：0.63mm～30.48m(鋼)
• 回波-回波(E-E)模式測量范圍：2.54～152.4mm(鋼，超聲波測厚儀價格，穿過涂層測量，成都超聲波測厚儀，隨涂層厚度的不同，測量范圍也會變化)
• 分辨率：0.01mm
• 聲速范圍：309.88～18542m/s
• 單位：公制或英制
• 校準：一點和兩點校準方式

顯示

• 顯示屏：1/8英寸VGA灰色顯示，240x160象素�？梢晠^(qū)62x45.7mm，山東超聲波測厚儀，EL背光
• A-掃描方式：檢波+/-(缺陷視場)，RF(全波視場)。25Hz刷新頻率
• B-掃描方式：基于時間的橫截面視圖。顯示速度為每秒10到200個讀數
• 大數字方式：標準厚度顯示，數字高度17.78mm
• 厚度條形掃描：速度10Hz，在B-掃描和大數字顯示中可見
• 穩定度指示：表示測量值的穩定性

超聲波參數

• 測量模式：脈沖-回波(P-E)模式，回波-回波(E-E)模式(穿過涂層)
• 脈沖：可調方波脈沖發生器
• 接收：根據選擇模式在50dB范圍內采用手動或AGC增益控制
• 計時：?jiǎn)未?00MHz8位超低功耗數字化儀的精確TCXO計時
• 脈沖重復頻率：250Hz

探頭

• 頻率范圍：1~10MHz
• 雙晶探頭
• LEMO接口，1.2米探頭線
• 可定制用于特殊應用的探頭

存儲

• 容量：內置4GB SD卡
• 數據結構：網格(字母數字)
• 截屏功能：位圖圖形捕獲，超聲波樓板測厚儀，用于快速記錄
• 數據輸出：通過USB Type-C連接的計算機

功能

• 設置：64個用戶定義設置，用戶也可編輯出廠設置
• 探頭類型可選：內置雙路誤差校正，重慶超聲波測厚儀，提高線性度
• 閘門：兩個獨立閘門
• 報警模式：上下限視聽報警
• 快速掃描模式：每秒250個讀數，當探頭離開時顯示最小值

其他

• 鍵盤：12個觸摸鍵
• 電源：標配為三節5號堿性電池，青島超聲波測厚儀價格，可選鎳鎘電池或鋰電池。電量狀態指示。無操作五分鐘后自動關機。USB Type-C供電
• 外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝
• 工作溫度：-10～60℃
• 尺寸：63.5x165x31.5mm
• 重量：含電池385g
• 包裝：ABS工程塑料箱
• 出廠證書：工廠校準可追溯到NIST和MILSTD-45662A標準

可選探頭

注：測試高溫表面時需用高溫耦合劑。在回波-回波(穿透涂層)測量模式下，武漢 超聲波測厚儀，高阻抗探頭會有更好的表現。表中的測量范圍為脈沖-回波模式測量范圍。
